Écrou Carré
DIN557
Technique :
- Tolérance filetage : 7H
- Classe de production suivant ISO4759-1 : C
Matière et revêtement: :
- Acier CL.5 (ISO898-2) Brut et Zingué (ISO4042)
- INOX A2 (ISO3506-2)
- INOX A4 (ISO3506-2)
Gamme stockée :
- Acier CL.5 Zingué. Du M5 au M16
Norme traitant du même sujet :
- NFE 27411

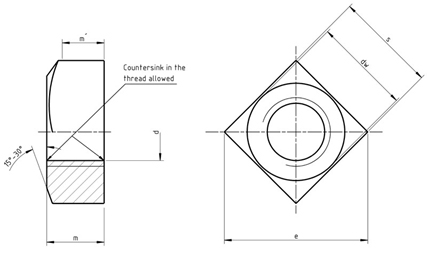

| DIAMETRE | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| PAS METRIQUE (GROS) | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| dw min. | 6,7 | 8,7 | 11,5 | 15,5 | 17,2 | 22 |
| e max. | 11,3 | 14,1 | 18,4 | 24 | 26,9 | 33,9 |
| e min. | 9,93 | 12,53 | 16,34 | 21,54 | 24,02 | 30,11 |
| m max. | 4 | 5 | 6,5 | 8 | 10 | 13 |
| m min. | 3,52 | 4,52 | 5,92 | 7,42 | 9,42 | 12,3 |
| mw min. | 2,5 | 3,2 | 4,1 | 5,2 | 6,6 | 8,6 |
| S max. | 8 | 10 | 13 | 17 | 19 | 24 |
| S min. | 7,64 | 9,64 | 12,57 | 16,57 | 18,48 | 23,16 |
| Poids kg au cent | 0,131 | 0,277 | 0,55 | 1,3 | 1,91 | 3,82 |
Côtes en mm
